LW38系列 电源 转换开关

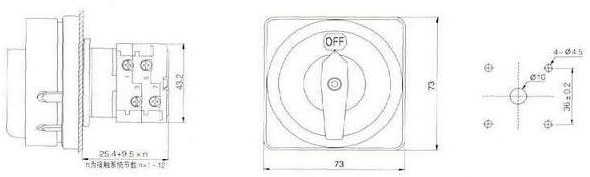

型号：LW38D-16(20)/G 型

注：新款，四孔安装，结构轻巧，性能可靠。

LW38系列万能转换开关

拖把式转换开关、电源开关、钥匙锁定式、无徽板、后接线式转换开关

上海睿远电气自动化有限公司是江阴长江电器上海授权代理商:AD11系列信号灯（组合式）、LA38系列按钮、CJK22系列信号灯按钮、LW38系列万能转换开关、CJH-0.66系列电流互感器、ANH-J系列按钮盒、UKA及SAKB系列接线端子。

LW38系列万能转换开关是江阴长江电器有限公司为满足顾客需求推出的系列产品之一。

LW38系列万能转换开关现有A、B、C、D、E五大系列，A、B、C系列结构可靠，性能稳定；D、E系列外形小巧美观接线端子设计指触安全，其中D系列有2种安装方式，分别为螺钉安装及中心孔安装，中心孔安装的面板前部防护等级高达IP65。可满足不同用户的需求。获中国船级社颁发的CCS船用产品证书。

一、用途

LW38系列万能转换开关适用于50-60Hz、电压至380V及以下或直流220V及以下的数控程控机床设备等电气回路中作控制、照明、保护、信号和程序选择，电压、电流测量选择等使用，亦可用于小容量鼠笼型异步电动机的控制。

二、符合标准

GB/T14048.1、GB14048.5、IEC947-5-1

三、工作条件

环境温度：-25℃ - +55℃

空气相对湿度：≤90%

海拔高度：≤2000m

安装类别：III

污染等级：三级

四、基本技术参数

额定绝缘电压660V 约定发热电流16A	使用类别	额定工作电压 V	额定工作电流 A	控制容量 kW
	AC-15	380	2.6	0.7
	AC-3	380	5	2.2
	DC-13	220	0.27	0.05

额定绝缘电压660V 约定发热电流20A	使用类别	额定工作电压 V	额定工作电流 A
	AC-15	220	6
	AC-15	380	4
	DC-13	220	0.6

五、型号意义

六、定位特征代号

七、订货须知：

1.在订购产品时，若选中本公司标准接点图并认可标准配置手柄和徽板型式只需注明型号及数量.

2.当需订特殊的开关及徽板时，请如下图所示的订购表，传真给我公司.

3.特殊产品由于技术上的原因，触点次序不一定完全按客户要求制作，但每个开关均附有接点图，给出客户原有接点标志的接法。

角度	徽板字符	1 2	3 4	5 6	7 8	9 10	11 12	13 14	15 16	17 18	19 20	21 22	23 24	25 26	27 28	29 30	31 32	33 34	35 36	37 38	39 40	41 42	43 44	45 46	47 48
270
300
315
0
30
45
60
90
120
135
150
180
210
225
240
