CJH-0.66系列接线式（J型）电流互感器

特点

一次接线与二次接线均采用螺钉直接接线，在小电流变化时可免去绕匝的繁琐。

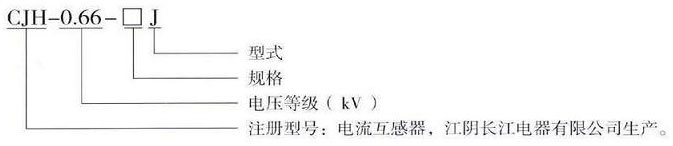

型号意义

技术参数

◆ 执行标准：GB1208-1997（等效IEC44-1：1996）

◆ 一次电流：5-150A　二次电流：5A、1A

◆ 额定电压：≤AC 0.66kV　额定频率：50-60Hz

◆ 工频耐压：3000V 1min 50Hz（外壳与二次线圈间）

◆ 海拔高度：≤3000m

◆ 使用环境：-30℃ - +60℃，无雨雪直接侵袭、无严重污染及剧烈震动的场所

◆ 绝缘等级：E

CJH-0.66系列J型主要技术参数

规格型号		30J
可使用母排的规格及根数
准确度等级		0.5	1
额定电流比	穿芯匝数	额定容量(VA)
5/5	直线接线式	2.5	2.5
10/5		2.5	2.5
15/5		2.5	2.5
20/5		2.5	2.5
25/5		2.5	2.5
30/5		2.5	2.5
40/5		2.5	2.5
		额定负荷(Ω)
5/1	直线接线式	0.4	0.4
10/1		0.4	0.4
15/1		0.4	0.4
20/1		0.4	0.4
25/1		0.4	0.4
30/1		0.4	0.4
40/1		0.4	0.4

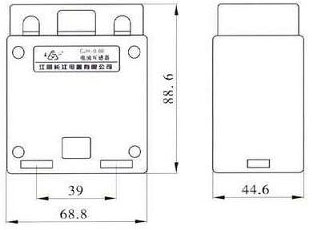

规格尺寸

CJH-0.66系列电流互感器类别

CJH-0.66系列I型电流互感器

CJH-0.66系列II型电流互感器

CJH-0.66系列III型电流互感器

CJH-0.66系列接线式(J型)电流互感器

CJH-0.66系列接线式(M型)电流互感器

安装方法:直片长条固定、弯片短条固定、侧条固定、单片压盘固定（直片）、单片压盘固定（弯片）、双片压盘固定、压盘固定、底版固定、母排固定

订货需知

1.订货时请说明所需互感器的型号、规格、额定电流比、精度等级、额定容量等。

2.订货十请说明安装方式（如不说明，按本公司规定提供--每只产品配套A型及D型两套安装附件）

若需要在特殊条件下使用，请与本公司联系，以便按需订制。
