PZ194U-AX1 单相交流电压表 数字屏装电压表

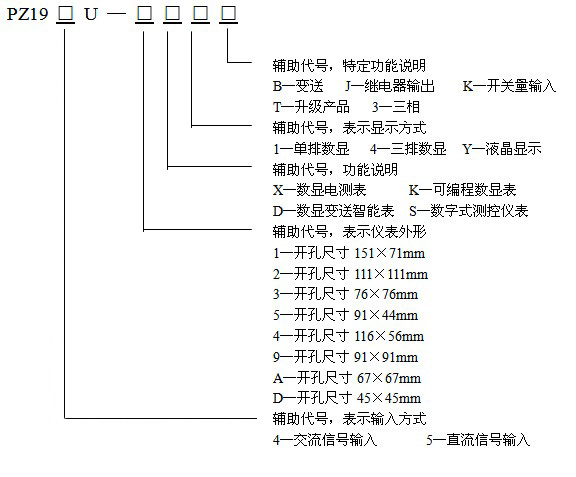

命名意义

规格选型

产品功能		PZ194U-AX1	PZ194U-AK1
相数		单相	单相
输入方式	直流	—	—
	交流	√	√
通讯		—	√
开关量		—	—
继电器输出		—	—
模拟量输出		—	1路
显示方式	LED	√	√
	LCD	—	—

表格中“√”表示该仪表具备此种外型或者此项功能，反之为“—”

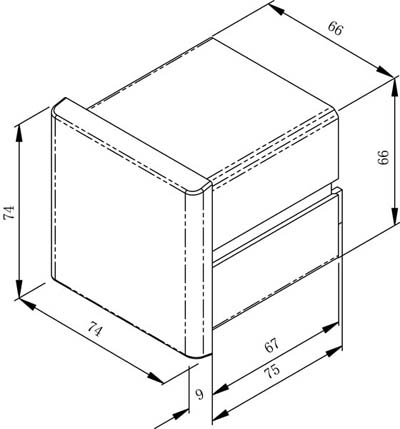

外形尺寸

技术参数

		指标
精度等级		0.5级
输 入	标称输入	AC100V、220V、380V等
	过 量 程	持续：1.2倍，瞬时：电压2倍/1秒
	频 率	50Hz±10%
电 源	辅助电源	AC、DC 80 ～ 270V
	功 耗	<4VA
变送输出		DC4～20mA电流输出时负载<510Ω， DC0～5V电压输出时负载>20kΩ
通讯接口		RS-485接口,MODBUS-RTU协议， 波特率默认4800（可选2400、9600）bps
隔离耐压		电源与输入>AC2kV、电源与输出>AC2kV、输出与输入>AC1kV
绝缘电阻		≥100MΩ
平均无故障工作时间		≥50000h
工作条件		环境温度：-10～55℃，相对湿度≤93%，无腐蚀气体场所
海拔高度		≤2500m

订货示例

型 号：PZ194U-AX1

电 源：AC220V

频 率：50Hz

输入变比：10kV /100V

型 号：PZ194U-AK1

电 源：AC220V

输入信号：AC10kV /100V

频 率：50Hz

变送输出：DC4～20mA
