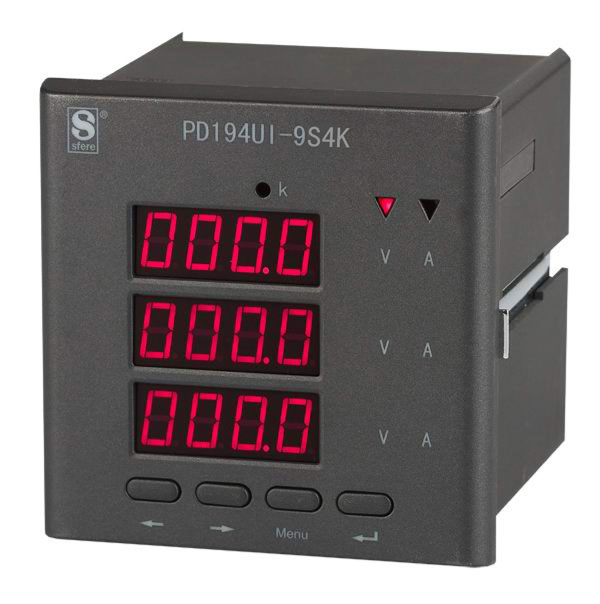

数字屏装组合表、PD194UI-9S4K

数显组合仪表可分为K系列组合仪表和S系列组合仪表。

K系列组合仪表是在K系列仪表的基础上增加了以下功能

1、显示方式上增加了六排数码管显示，可直接显示三相电压和三相电流

2、测量范围提高了，一台仪表可同时测量电压、电流、有功功率、无功功率、频率等电参量。

3、输出方式上保留了RS-485通讯接口，省略了变送输出功能。

S系列组合仪表是在K系列组合仪表上增加了以下功能：

1、增加了开关量输入功能

2、增加了继电器输出功能

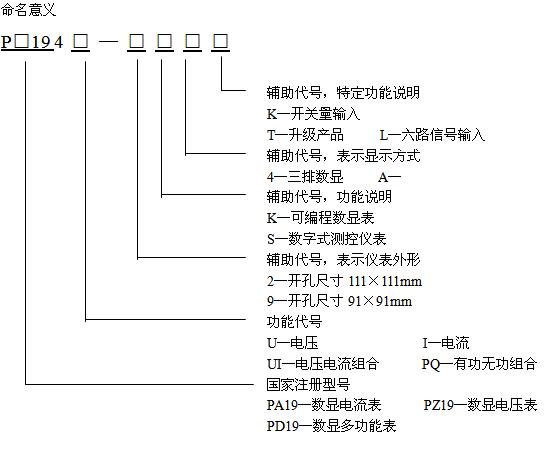

命名意义

外形及开孔尺寸

外形代号	指针表型号	面框尺寸 （mm2）	屏装配合尺寸 （mm2）	开孔尺寸 （mm2）
2	42方形	120×120	110×110	111×111
9	9方形	96×96	90×90	91×91

数字屏装组合表

电压、电流组合表

LED
120×120面框尺寸	96 ×96 面框尺寸

组合有功功率、无功功率表

LED
120×120面框尺寸	96 ×96 面框尺寸

电压、电流组合表

组合有功功率、无功功率表

产品功能		PD194UI-9K4	PD194UI-9S4K
相数		三相	三相
输入方式	直流	—	—
	交流	√	√
通讯		√	√
开关量		—	√
继电器输出		—	—
模拟量输出		—	—
显示方式	LED	√	√
	LCD	—	—
说明书

表格中"√"表示该仪表具备此种外型或者此项功能，反之为"—"

PD194UI-9S4K 3相3线接法

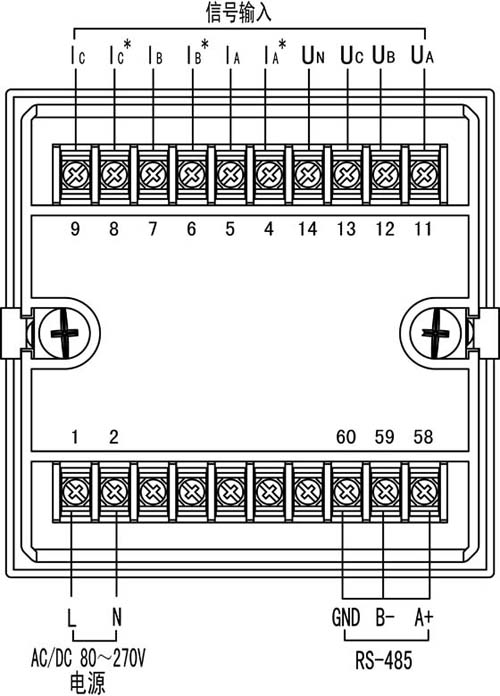

PD194UI-9K4 3相4线接法

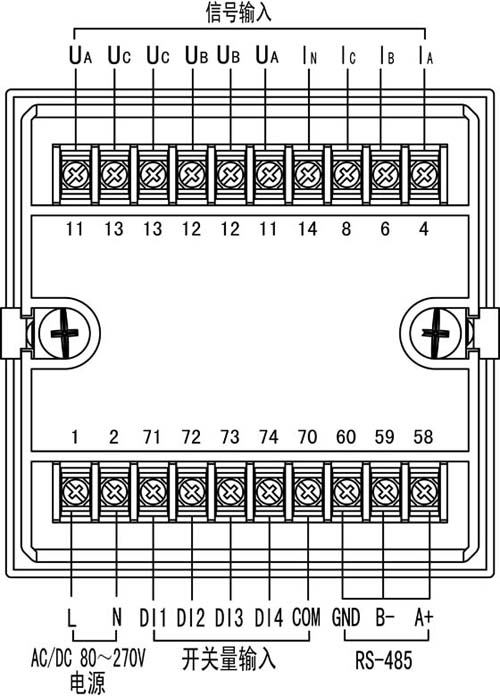

PD194UI-9S4K 3相4线接法

技术参数

		指      标
精度等级		0.5级
输   入	标称输入	电压AC100V、220V、380V等；电流AC1A、5A等
	过 量 程	持续：1.2倍，瞬时：电流10倍/5秒
	频    率	50Hz±10%
电 源	辅助电源	AC、DC 80 ～ 270V
	功    耗	<4VA
通讯接口		RS-485接口,MODBUS-RTU协议，波特率默认4800（可选2400、9600）bps
开关量输入		4路开关量输入，干结点方式，R<500Ω接通；R>100kΩ断开
隔离耐压		电源与输入>AC2kV、电源与输出>AC2kV、输出与输入>AC1kV
绝缘电阻		≥100MΩ
平均无故障工作时间		≥50000h
工作条件		环境温度：-10～55℃，相对湿度≤93%，无腐蚀气体场所
海拔高度		≤2500m

订货示例

型 号：PD194UI-9K4

电 源：AC220V

输入信号：AC5A AC220V

频 率：50Hz

型 号：PD194UI-9S4K

电 源：AC220V

输入信号：AC5A AC220V

频 率：50Hz

四路开关量输入
