数字屏装电压表-单相直流电压表

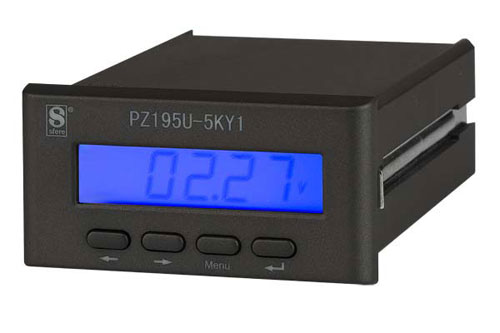

产品名称：PZ195U-5KY1(96×48 ；LCD显示)

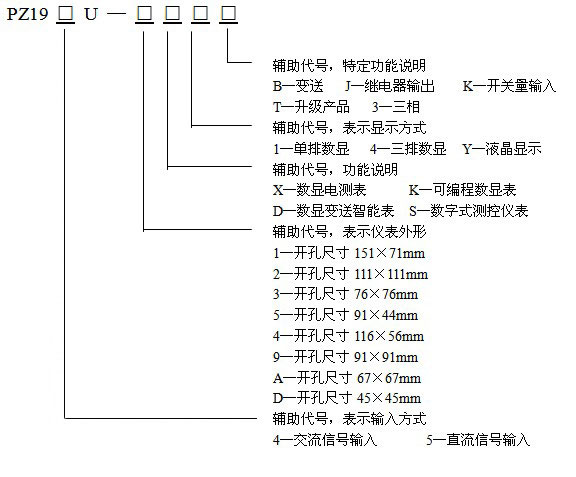

命名意义

外形及开孔尺寸

外形代号	指针表型号	面框尺寸 （mm2）	屏装配合尺寸 （mm2）	开孔尺寸 （mm2）
1	16槽形	158×78	150×70	151×71
2	42方形	120×120	110×110	111×111
3	6方型	83×83	75×75	76×76
4	46槽形	123×63	115×55	116×56
5	5槽形	96×48	90×43	91×44
9	9方形	96×96	90×90	91×91
A	61方形	74×74	66×66	67×67
B	拼装槽形	马赛克屏	100×50
C	拼装方形		75×75
D	微方形	48×48	44.5×44.5	45×45

单相直流电压表

LCD显示	LED显示
120×120面框尺寸	120×120面框尺寸
96×96面框尺寸	96×96面框尺寸
158×78面框尺寸	158×78面框尺寸
96×48面框尺寸	96×48面框尺寸
74×74面框尺寸	74×74面框尺寸
	83×83面框尺寸
	123×63面框尺寸
	48×48面框尺寸

规格选型

产品功能		PZ195U-5KY1	PZ195U-5XY1
相数		单相	单相
输入方式	直流	√	√
	交流	—	—
通讯		√	—
开关量		—	—
继电器输出		—	—
模拟量输出		1路	—
显示方式	LED	—	—
	LCD	√	√
说明书

表格中"√"表示该仪表具备此种外型或者此项功能，反之为"—"

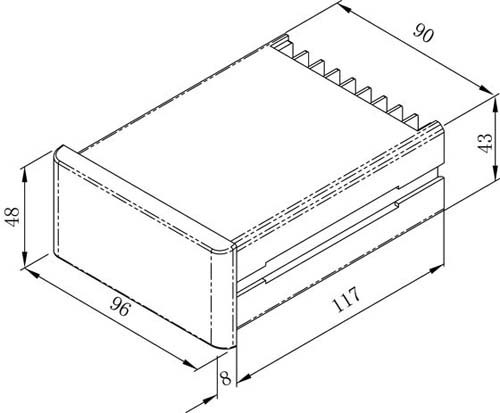

外形尺寸

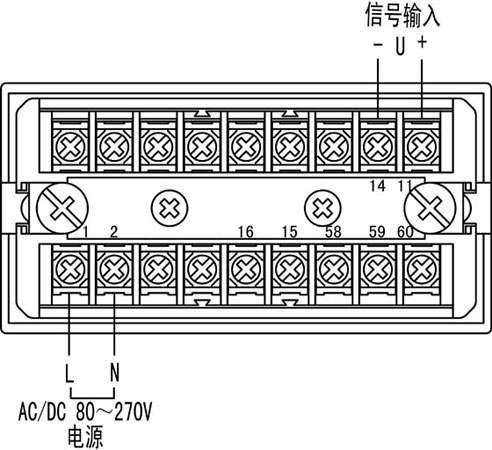

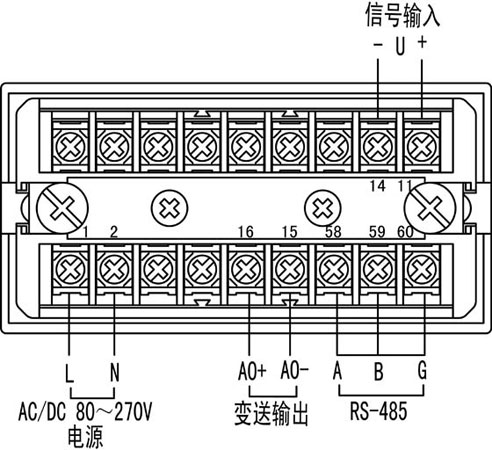

接线图

PZ195U-5KY1

PZ195U-5XY1

技术参数

		指      标
精度等级		0.5级
输   入	标称输入	DC20mA等
	过 量 程	持续：1.2倍，瞬时：电流10倍/5秒
	频    率	50Hz±10%
电 源	辅助电源	AC、DC 80  ～  270V
	功    耗	<4VA
变送输出		DC4 ～ 20mA电流输出时负载<510Ω， DC0 ～ 5V电压输出时负载>20kΩ
通讯接口		RS-485接口,MODBUS-RTU协议， 波特率默认4800（可选2400、9600）bps
隔离耐压		电源与输入>AC2kV、电源与输出>AC2kV、输出与输入>AC1kV
绝缘电阻		≥100MΩ
平均无故障工作时间		≥50000h
工作条件		环境温度：-10 ～ 55℃，相对湿度≤93%，无腐蚀气体场所
海拔高度		≤2500m

订货示例

型 号：PA195I-5KY1

电 源：AC220V

输入信号：DC100A /20mA

变送输出：DC4 ～ 20mA
