PD194E-9S4G 经济型电力仪表
PD194E-9S4G 经济型电力仪表
多功能电力仪表分类介绍
PD194E和PD194Z系列多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等电力监控、智能控制、计量考核的应用场合设计的高精度、高可靠、高性价比的智能配电仪表产品。该系列仪表采用高精度专用AD芯片和高可靠的MCU设计，可以测量三相电网中所有电量参数如三相电压（相/线）、三相电流、有功功率、无功功率、功率因数、电网频率、需量和双向电能计量，具有标准电能脉冲输出和RS485通讯接口，可选多种扩展功能模块。
PD194E系列（LED显示）为标准产品，具有测量和计量功能，配置电能脉冲输出和通讯接口；PD194Z系列（LED显示）在标准功能的基础上增加直流变送输出、开关输入监测、继电器输出、直流输入测量等功能；PD194Z系列（LCD显示）采用图形点阵液晶中英文菜单切换显示，并具有复费率电能计量和自动抄表功能；分体式系列产品是为适应用户现场对安装方式和体积苛刻要求设计，屏装的显示模块和标准导轨安装的主体模块间采用标准串口线连接；PD194E经济型系列，采用系统优化设计，同PD194E系列具有测量和计量功能，并配置电能脉冲输出和通讯接口。产品共有三种外形尺寸可选，面框分别为120*120mm、96*96mm和83*83mm，分体式显示模块有两种外形尺寸，面框分别为83*83mm和76*76mm。

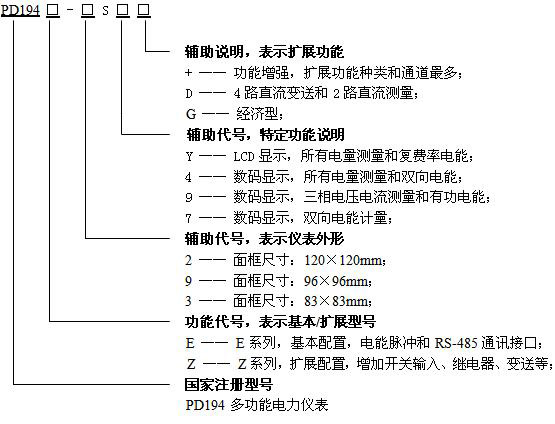

命名意义
规格选型表
产品名称 产品型号 □-输入方式 输出设置 说明 辅助电源 4－交流 5－直流 模拟量 数字量 电能脉冲 单路电流、电压变送器 JD194-BS□I √1 √ 1路2 — — — AC、DC 80～270V JD194-BS□U √ √ 1路 — — — JD194-BS4I2 √ — 2路 — — 一入两出 相互间隔离 JD194-BS4U2 √ — 2路 — — JD194-BS□I-S √ √ — √ — 数字变送 JD194-BS□U-S √ √ — √ — JD194-BS4I-N √ — 1路 — — 需外供低压直流电源 DC12V或24V JD194-BS4U-N √ — 1路 — — 三路电流、电压变送器 JD194-BS4I3T √ — 3路 √ — — AC、DC 80～270V JD194-BS□U3T √ √ 3路 √ — — 三相功率变送器 JD194-BS4P √ — 1路 — — 三相三线 JD194-BS4Q √ — 1路 — — JD194-BS4P-Y √ — 1路 — — 三相四线 JD194-BS4Q-Y √ — 1路 — — 功率组合变送器 JD194-BS4P/Q4T √ — 4路 √ — 组合变送 频率变送器 JD194-BS4F7 √ — 1路 — — — JD194-BS4F7-S √ — — √ — — 功率因数变送器 JD194-BS4H7 √ — 1路 — — — JD194-BS4H7-S √ — — √ — — 综合电能变送器 JD194-BS4Z6 √ — 4路 √ 2路 组合变送 JD194-BS4Z8 √ — 4路 √ 2路 变送+开关量 JD194-BS4Z-S √ — √ 数字变送 外形尺寸
技术参数

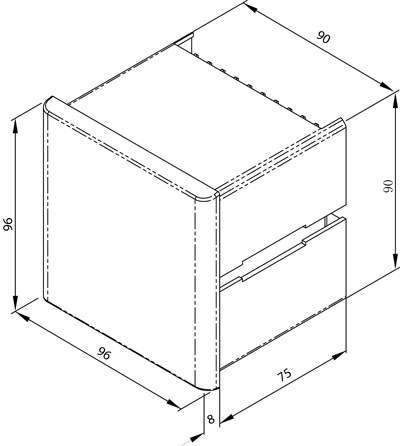

参 数 精度等级 电量测量：0.5级，有功电能：0.5S，无功电能：1级 显示方式 LED显示 信 号 输 入 测量网络 三相四线、三相三线 电 压 额定值 AC100V、AC380V 过负荷 持续：1.2倍，瞬时：2倍/10s 功耗 <1VA（每相） 阻 抗 >300kΩ 电 流 额定值 AC1A、AC5A 过负荷 持续：1.2倍， 瞬时：2倍/10s 功耗 <0.4VA（每相） 阻抗 <20mΩ 频 率 45～65Hz，精度：±0.01Hz 电 能 双向有功、无功电能计量 电 源 工作范围 AC、DC：80V～270V 功 耗 <5VA 功 能 模 块 电能脉冲输出 2路电能脉冲输出，光耦继电器，常数：5000imp/kWh(kvarh) 通讯接口 1路RS-485通讯，Modbus-RTU协议，通讯波特率：2400～19200 工作环境 -10～55℃，相对湿度≤93%，无腐蚀性气体场所，海拔高度≤2500m 储存环境 -20～75℃，相对湿度≤93% 安 全 绝 缘 信号、电源、输出端子对壳电阻>100MΩ 耐 压 输入和电源>2kV，输入和输出>1kV，电源和输出>2kV 外形尺寸 面框尺寸 96×96mm 开孔尺寸 91×91mm 订货示例
例1：
型 号：PD194E-9S4G
信号输入：AC380V，AC60A/1A
接线类型：三相四线
其 他：其他出厂预设置（未作说明则按照默认设置出厂）
