功率因数控制仪

型号：WGK-31-301

特 性

◆ 8步和12步输出、最后两步可编程报警或风扇控制功能

◆ 数字微处理器自动调节功率因数

◆ 可针对发电系统：四象限操作

◆ 在高电压电流谐波条件下的实时可靠的功率因数控制

◆ 电压电流有效值（RMS）

◆ 平均周功率因数测量

◆ 调节触发灵敏度，积分切换时间

◆ 调节再连续延时时间

◆ 失压释放保护

◆ 电容过载和面板超温保护

◆ 自动设置功能

◆ TTL/RS-232接口，可自动设置，面板测试

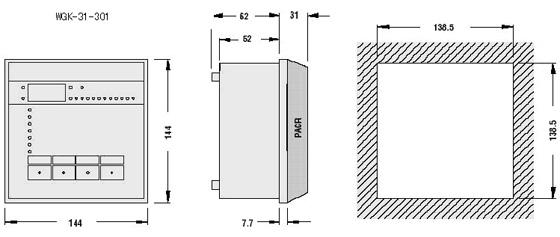

外形及开孔尺寸

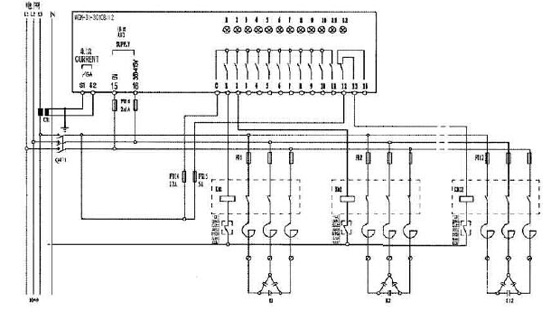

接线及安装

注：1.供电电压输入A-B相，则电流互感器必须接在C相。

技术参数

型号	WGK-31-301/08/12
供电电路
电源电压	①
运行限值	─
工作频率	─
最大消耗功率	─
最大功耗（不含输出端子）	─
电压电路
控制电压	380~415AC③
运行限值	-15~+10%
工作频率	50Hz/60Hz±1%
消耗功率	4.2VA
最大功耗（不含输出端子）	3W
每个输出触点的最大功耗（5A 250V AC 负载）	0.5W
无压释放	≥10ms
电流电路
额定电流	5A
运行限值	0.125-6A
持续过载	1.2Ie
短时耐受电流（过载尖峰）	10Ief/1s
消耗功率	0.27VA
检测数据
检测电压和电流值	RMS
功率因数调节	0.8ind-0.8cap
温度传感器	半导体（内置）
温度测量范围	-30~+85℃
输出继电器
输出回路	8/12
触点布置	7or 11
额定负载容量	5A-250V(AC1)
触点连接片的最大容量	12A
最大切换电压	440VAC
设计标准	C/250,B/400
电寿命（额定负载）	105
机械寿命	30×106
运行环境条件
运行温度	-20~60℃
存放温度	-30~80℃
连接
接线端子类型	可移动/插件式
导线截面选择	2.5mm/AWG12
外壳
形式	嵌入装置144×144mm，开孔尺寸138.5×138.5mm
防护等级（前面板）	IP41　 IP54
参考标准	IEC/EN61010-1,IEC/EN61000-2,CISPR11/EN55011

① 涉及参数要求低于电压电路参数

② 控制电压取自监控电压。其他电压系统可要求订制。

订货示例

1． 型 号 ：WGK-31-301

2． 信号输入：380～415V AC/5A

3． 输出回路：8/12路

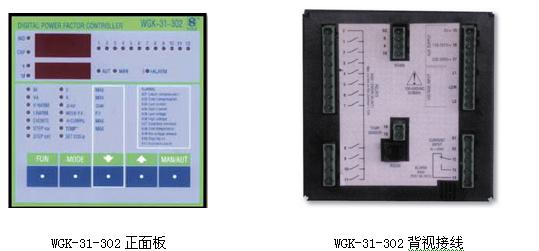

型号：WGK-31-302

特 性

◆ 8步和12步输出、最后两步可编程报警或风扇控制功能

◆ 数字微处理器自动调节功率因数

◆ 可针对中压系统、发电系统：四象限操作

◆ 在高电压电流谐波条件下的实时可靠的功率因数控制

◆ 电压电流有效值（RMS）

◆ 平均周功率因数测量，电容过载，超温，谐波测量

◆ 谐波测量时间记录

◆ 调节触发灵敏度，积分切换时间 调节再连续延时时间

◆ 微断保护、无压释放

◆ 温度测量

◆ 连接NTC01外部温度传感器

◆ 自动设置功能

◆ RS-232/485串行接口

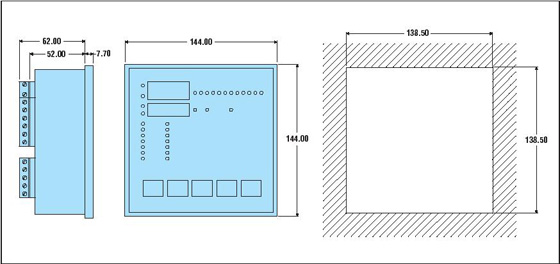

外形及开孔尺寸

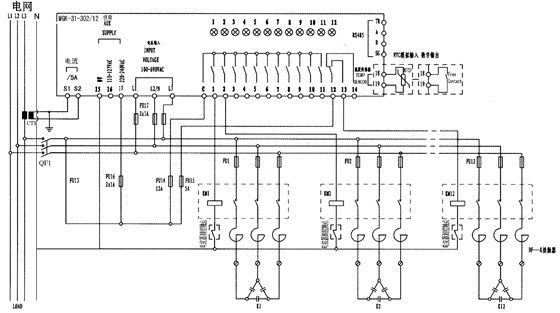

接线及安装

注：1.电源端子17、C、12必须取自同一相线。

　　2.继电器输出端的负荷能力只能带一个接触器线圈，如需带2个以上接触器线圈，请使用中间继电器扩展。

技术参数

型号	WGK-31-302/08/12
供电电路
电源电压	110-127/220-240VAC①（双路供电）
运行限值	-15~+10%
工作频率	50Hz or 60Hz±1%
最大消耗功率	5VA
最大功耗（不含输出端子）	4W
电压电路
控制电压	100~690VAC
运行限值	85~760AC
工作频率	50Hz/60Hz±1%
消耗功率	0.03VA
最大功耗（不含输出端子）	3W
每个输出触点的最大功耗（5A 250V AC 负载）	0.5W
无压释放	≥10ms
电流电路
额定电流	5A
运行限值	0.125-6A
持续过载	1.2Ie
短时耐受电流（过载尖峰）	10Ief/1s
消耗功率	0.27VA
检测数据
检测电压和电流值	RMS
功率因数调节	0.8ind-0.8cap
温度传感器	NTC01（外接）
温度测量范围	-30~+85℃
输出继电器
输出回路	8/12
触点布置	7or 11
额定负载容量	5A-250V(AC1)
触点连接片的最大容量	12A
最大切换电压	440VAC
设计标准	C/250,B/400
电寿命（额定负载）	105
机械寿命	30×106
运行环境条件
运行温度	-20~60℃
存放温度	-30~80℃
连接
接线端子类型	可移动/插件式
导线截面选择	2.5mm/AWG12
外壳
形式	嵌入装置144×144mm，开孔尺寸138.5×138.5mm
防护等级（前面板）	IP41　 IP54
参考标准	IEC/EN61010-1,IEC/EN61000-2,CISPR11/EN55011

① 其他可用电压要求订制

订货示例

1． 型 号 ：WGK-31-302

2． 信号输入：110～127V/220～240V AC/5A

3． 输出回路：8/12路
